隧道壁（隔音屏）清洗车

一、公司简介

自主研发能力的专用特种汽车制造企业。主要生产：混凝土搅拌车_水泥搅拌车、粉粒物料运输车_散装水泥车、运油车、流动加油车、护栏清洗车、隧道清洗车、公路养护设备、绿化洒水车、农药喷洒车、压缩式垃圾车、摆臂式垃圾车、挂桶式垃圾车、随车起重运输车_随车吊、化工液体运输车_化工车、半挂车、17 米低平板半挂车、仓栅式半挂车、散装水泥半挂车、化工液体半挂车、运油半挂车、高空作业车、清障车、消防车等300多个产品。

华夏始祖神农故里、编钟之乡-随州市。东距武汉195公里，西距十堰298公里；南有汉十高速公路，北有316国道纵贯随州地区；一直是全国最大的专用汽车改装基地。湖北合力专用汽车制造有限公司前身为随州天风汽车集团股份有限公司，为适应社会发展需要在随州市人民政府的大力支持下由原力强专用汽车制造有限公司和随州合力汽车挂车制造有限公司共同组建了_湖北合力专用汽车制造有限公司。

二、产品介绍

简介介绍

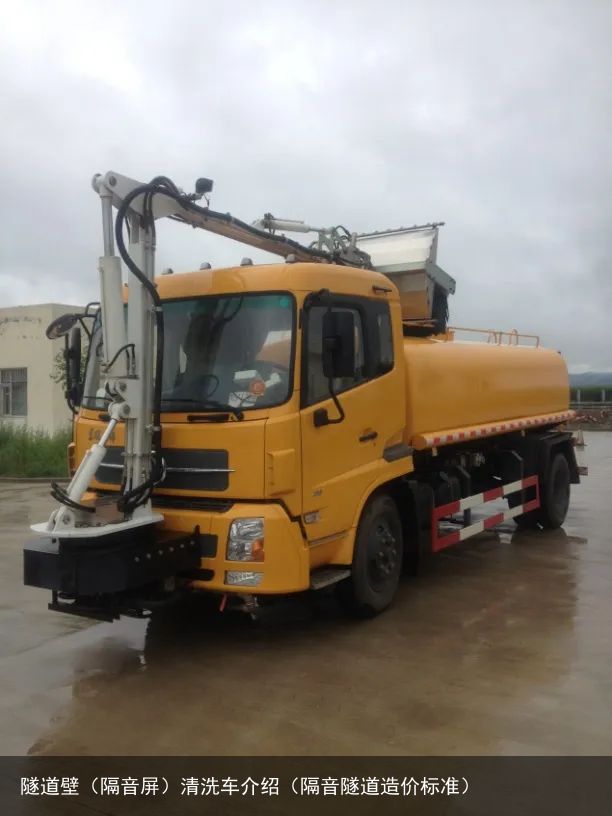

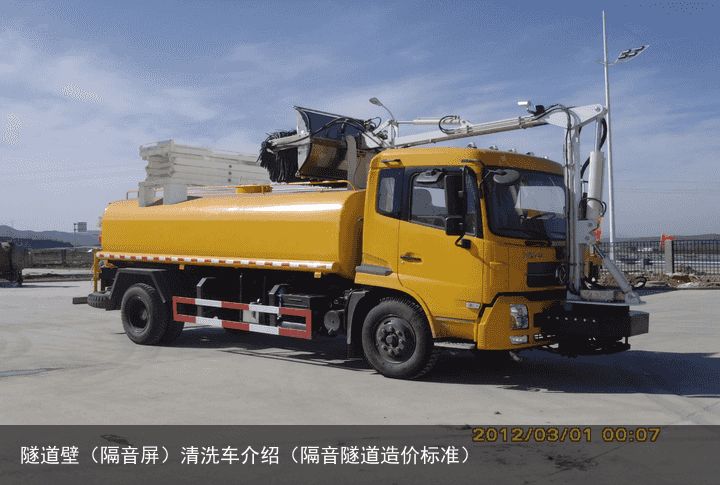

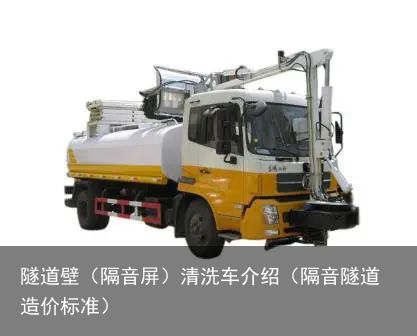

HLQ5160GQXD5型隧道壁（隔音屏）清洗车，是公司在消化、吸收国外同类产品的先进技术，结合我国公路隧道的具体情况，经过精心设计、研制的产品。该设备具有操作方便、动作灵活、可选配装置广泛、质量可靠、清洗效率高、清洗效果好的特点，是公路隧道清洗的理想产品。

工作原理

HLQ5160GQXD5型隧道壁（隔音屏）清洗车采用自行研制的WT026/373PQ3-ST型取力器为动力，驱动液压泵，从液压泵输出的液压流量和压力经分配阀，到达油缸、液压马达和剪式液压升降平台，分别控制清洗臂的旋转与升降、滚刷的清洗、高压水枪的喷水和剪式液压升降平台的升降动作，完成公路或市政道路两边护栏、路标牌、收费大棚的清洗，剪式液压升降平台可以实现小型高空作业车的功能。

隧道壁（隔音屏）清洗车主要优点

湖北合力生产的东风天锦底盘隧道壁（隔音屏）清洗车，经过多年研究、实践，成功打破了单机作业的瓶颈，实现了真正意义上的单发动机作业，填补了国内这项技术的空白，在同行业中处在领先地位，并获得多项国家专利。

湖北合力隧道壁（隔音屏）清洗车，与目前市场上其他厂家的双发动机相比，不仅具有使用成本低，故障率少等特点，其清洗效果也具备特有的优势。首先，执行机构的取力来自本车发动机，因此，只要发动机启动，车辆静止状态下，清洗机构也能工作来实现定点作业。配备LST-8调速变速箱及谐波变频变速机构，作业时最高可达到12变速档，使其工作速度最低可达到每小时三公里，其清洗刷转速最高转速可达到1200转/分钟，而具备副发动机的车辆要想达到每小时3公里，操作人员需要连续踩离合才能实现，这样，对于离合器片的磨损的结果就可想而知。当车辆发动机出现故障无法启动时，操作人员可启动备用动力单元，将清洗臂等装置操作至适当位置，以便完成对发动机的检修。

关于清洗效果，湖北合力隧道壁（隔音屏）清洗车选用摩擦系数高、吸水性性大的高级进口磨棉塑胶刷丝，取代了光滑、不耐磨的尼龙丝及洗涤剂，不仅清洗效果有了很大提高，作业过程也更加节能，更加环保。

1. 清洗臂可左右旋转，可以上、下调节清洗高度，这样方便清洗隧道两侧的壁面，清洗的范围大。

2. 采用水车的水罐为储水箱，可以保证长里程的清洗，水的压力和流量可以调节。

3.不配备副发动机为动力,增大了水箱的载荷量，最多可达到约12立方米，可以长时间边续工作，有效提高工作效率。有效地节约了使用成本,减少故障率。

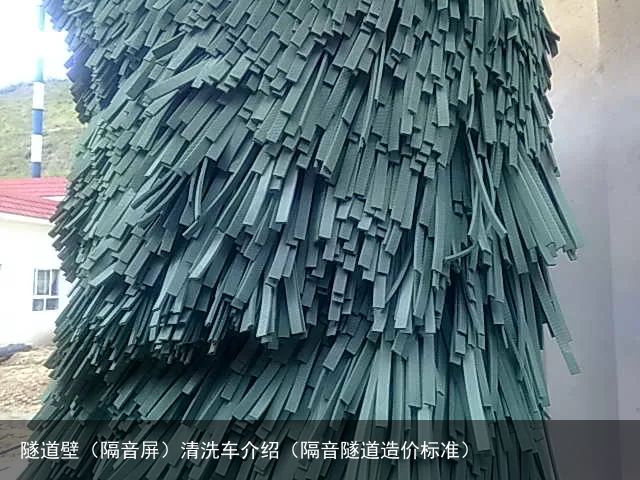

4. 刷毛采用聚乙烯超软材料，具有吸水率高、么擦力大、伸延性强等特点，保证清洗得干净，也不容易损坏刷毛及工作面。

三、技术参数

【主要技术参数】产品商标神狐牌公告批次300产品名称HLQ5160GQXD5型隧道清洗车产品号ZN87V5L901K总质量(Kg)15800罐体容积(m3)8.4额定载质量(Kg)8000外形尺寸(mm)9140×2370,2460×3590整备质量(Kg)7605货厢尺寸(mm)××额定载客(人)准拖挂车总质量(Kg)驾驶室准乘人数(人)3载质量利用系数接近角/离去角(°)15/13前悬/后悬(mm)1430/2150轴数2轴距(mm)3800,4200,4500,4700,5000轴荷(Kg)5600/10200最高车速(Km/h)98其它介质:水,密度:1.0吨/立方米,有效容积:8.4立方米,,罐体外形尺寸(长×长轴×短轴)(mm):5150×1890×1290.采用4700轴距底盘,前伸860mm.侧防护和后防护材料均为Q235B,侧防护连接方式为螺栓连接,后防护连接方式为焊接连接,后部防护装置断面尺寸(宽×高)50×180(mm),后部防护离地高度:500(mm); ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司;该车专用装置主要由罐体、水泵、隧道清洗装置组成,主要用于隧道清洗作业.【底盘技术参数】底盘型号DFL1160BX1V底盘名称载货汽车底盘（二类）商标名称东风牌生产企业东风商用车有限公司外形尺寸(mm)7090,7490,7790,8290,8790×2370,2460×2760,2840,2730轮胎数6接近角/离去角(°)20/18轮胎规格9.00R20 16PR钢板弹簧片数7/9+6,8/10+8,10/11+10前轮距(mm)1880,1900,1920燃料种类柴油后轮距(mm)1800,1860,1820排放标准GB3847-2005,GB17691-2005国V发动机型号发动机生产企业排量(ml)功率(Kw)ISD180 50东风康明斯发动机有限公司4500132

上装配置：

1、罐体有效容积:12³；

2、罐体材质Q235厚度5mm，符合国家行业标准（GB18564.1-2006）；3、日本技术全国名牌杭州威龙专用叶片水泵；

4、低速大扭矩取力器；

5、动平衡传动轴；

6、音乐电喇叭；

7、观察水位透明管；

8、带消防接口；

9、前冲、后洒、侧喷、高炮（可调水柱/大雨/中雨/毛毛雨）、后置工作平台；

10、三种装水方式：罐口装、泵自吸装、消防栓装；

11、参数：前冲宽度≥26米，后洒和侧喷宽度≥18米，水炮射程≥35米。

12、使用于环境温度不高于50℃，不低于-30℃；

13、使用于海拔高度5000m以下。

14、使用于周围空气相对湿度不大于95﹪,(在25℃时)。

隧道壁（隔音屏）清洗装置参数

1、动力系统

WET026/373PQ3-ST型取力器

2、液压系统

系统压力：4-12Mpa系统流量：40L/ min包括液压油箱、过滤器、液压泵、液压马达、分配阀、油缸、油管等。

3、清洗刷

清洗刷数量：柱形刷1个清洗刷直径：1200mm清洗刷长度：1200mm清洗刷转速：800-1200转/分钟、清洗刷材质：新型泡棉刷丝清洗刷材质硬度：HA 10清洗速度：3-20公里/小时（根据污浊程度，可随意控制工作速度）

4、清洗臂

清洗臂旋转范围：360度清洗臂左右可移度：600mm清洗臂上下升降范围：0-7m清洗臂最大折臂范围：120゜升降平台：荷载400公斤，最大距地高度6米（选装）检修道清洗刷：最大直径1.2米（选装）

5、喷水系统

水泵流量：0至42.3L/M。高压水枪：配10米长耐高压水管（选装）

6、控制系统

电、液远程控制，操作者在驾驶室内通过操纵杆就可以方便地进行清洗。操作人员：1-2人

7、转场速度

最大为90公里/小时。

四、图片说明

隧道壁（隔音屏）清洗车的主要功能及工作原理

电动车一死一伤搅拌车司机昨被判刑_公司新闻_楚胜汽车集团有限公司www.hbyxzq.com

最高可以达到6500mm

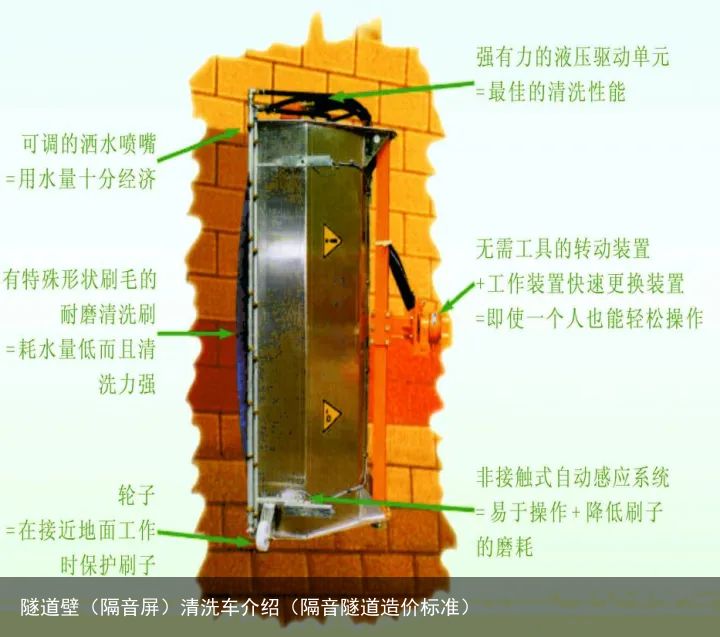

特殊的刷毛、特殊的喷水嘴再加上刷体无以伦比的动力系统，不需清洗剂，就能使壁面清洗的更加清洁。

清洗隧道

清洗检修道

清洗路面

最大举升高度6500mm

6米升降平台(选装配置)

可对隧道内景观灯、道路标牌进行清洗、维护

简单强大的液压系统

故障率低且易维护

ZTø12-7路电液阀外观图

21寸监控屏

有效辅助操作人员监视视线盲区

简单的操作面板

涵盖了所有执行机构的操作与转换

两盏高亮度碘钨工作灯配备3CCD

红外摄像头，实现夜间作业无间隙

多达6个点安全传感器

有效辅助操作人员正常操作

规臂传感器

有效保护整个设备的安全使用

光学测距传感器

使刷体与壁面始终

保持同一距离，同时有效规避障碍

高亮度LED双箭头安全醒示灯

保证工作状态更加安全

龟、兔档转换机构

有效保证低速工作状态对发动机及变速箱的保护，操

作更加平稳

使用说明书

·使用本产面前，请认真阅读使用说明书。

·本手册为您提供多功能公路设施清洗装置的主要技术特性,有关操作、检查、保养、调整及日常维护等必要的程序说明。

·操作员须经过本公司培训,能够熟练掌

握本产品的操作技术和性能，方可实施作

业。

·如需在该产品上增加其它使用功能,须选用与本公司产面相配套的工作附件。

·产品设计如有变动,不另行通知己使用该产品的用户，发现与本说明书内容不符的改进，请和我们联系。

隧道壁（隔音屏）清洗车使用方法

1、首先应该注意的是:不进行清洗作业时,系统操作面板上标注的电源总电开关要放置在关闭状态。

2、实施作业前,要先检查液压油面,(油箱左侧的液位计)当油面接近正副零或低于液位计中间位置时，要添加液压油。同时观察油的颜色,当油明显变黑或出现乳化现象时要及时更换液压油。

3、当准备进行清洗作业时,要先检查一下全车及工作系统的状态,确定正常后方可进行操作。

4、控制面板上对应的操作开关,当需要哪部分工作时，按控制面板上标注的动作进行操作，直到动作达到需要的位置，立即松开操作钮。当刷体需要旋转工作时，要瞬间操作相对应的操作钮,一般不超过3秒钟，当听到系统发出嗝铛的撞击声后，应立即放开开关,使其自动断电，不得长时间给电,否则不仅系统不工作,严重的还会烧毁电磁铁。

操作说明

首先要安排专职司机对该设备进行驾驶和操作，保质期内，更换驾驶员时，要立即与厂家联系进行有偿技术培训。

本设备静止状态时如下图：

1、发动机启动后，将取力器开关设在开启状态，轻轻放开离合器，此时，系统便进入待工作状态，打开操作系统的总电源开关。

如图（1）：

图（1）

2、操作横臂开关，将横臂抬离刷体架30CM左右，然后，操作立臂旋转开关，将工作臂旋转至工作角度。如图（2）：

图（2）

3、调整好刷体角度，调整好刷体与工作面的贴服角度，进入工作状态。

4、根据清洗面的污浊程度，操作者自行控制工作的行驶速度，比较经济合理的工作速度为一档，发动机转速在1000转以内，此时，刷体的转速在800-1000转。

五、售后服务

1、技术服务

在设备交付使用方后，提供如下技术服务：

随机提供《使用说明书》。设备到达使用方后，三个工作日内安排技术服务人员现场技术讲解及操作培训，并对使用要求和日常维护进行详细介绍。要求达到设备负责人员熟悉设备结构和使用性能，设备操作人员熟悉基本维护常识，掌握一般的使用技能和长期保养及易损件更换方法，培训结束并初步掌握操作技术后，颁发<上岗操作〉证书，确定操作人员。技术服务人员在设备交接后提供3个工作日跟踪服务，以确保操作人能够正常、安全使用各种设备，避免因操作不当引发故障。技术人员、销售人员在质保期内对交付设备进行定期巡访。在设备交付使用方后，我方将及时提醒并积极协助使用方对设备关键部位按时进行保养。为促进设备应用技术的提高，我方将对客户的反馈意见进行整理归纳不断地提高我司科研开发实力。

2、培训计划

湖北合力公司在设备交付使用后，为保证设备的正常使用及使用功能的有效发挥，将对操作人员进行详细的技术培训。

培训计划如下：

对照使用说明书，我方技术培训人员将对使用方操作人员进行设备功能构件及操作装置的讲解说明。按使用说明书，我方技术培训人员将对操作人员进行基本实际操作培训。必须保证有专职的操作人员接受以上的现场讲解及实际操作培训。上述基本条件具备后，操作人员方可单独进行操作。我方技术培训人员对操作人员进行实际操作培训和基本日常维护培训。对操作人员讲解设备易损件的使用位置和更换方法，并对推荐选择的备品、备件详细介绍其功能，以达到要求的使用效果。全程技术培训结束后，我方技术培训人员要对培训内容进行总结，请操作人员填写售后服务工作评定意见卡，颁发操作证书。

3、售后服务及网点分布

湖北合力专用汽车制造有限公司（以下简称：湖北合力公司）对其产品售后服务郑重承诺如下：

（1）、产品的维修与费用

湖北合力公司产品销售后服务，设备质保期为验收合格后的1年。在保修期内将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由人为因素造成的设备损坏，维修或提供的配件均按成本价计。湖北合力公司销售人员及售后服务人员同时对出售产品负责，如产品出现质量、故障、事故问题直接与我公司总部所有成员反馈，由我公司售后服务人员进行内部协调，针对出现问题予以处理。湖北合力公司对于客户反馈产品质量、故障、事故问题2小时内予以响应，48小时内抵达现场维修，非采购人人为引起的故障一概由我方负责并承担一切费用，质保期内因维修所延误时间顺延质保期，48小时内无法修复的提供足以保证采购人日常工作正常进行的措施。湖北合力公司出售产品在质量保证期内由于使用者人为原因造成损坏，将免费予以维修并按成本价格收取需更换配件费用。湖北合力公司出售产品在质量保证期外损坏，在接到用户通知后8小内派维修人员上门修理，且免费予以维修并按成本价格收取需更换配件费用。
